產品路徑:產品總匯 - 變壓器系列 - SBK/SG三相隔離變壓器系列

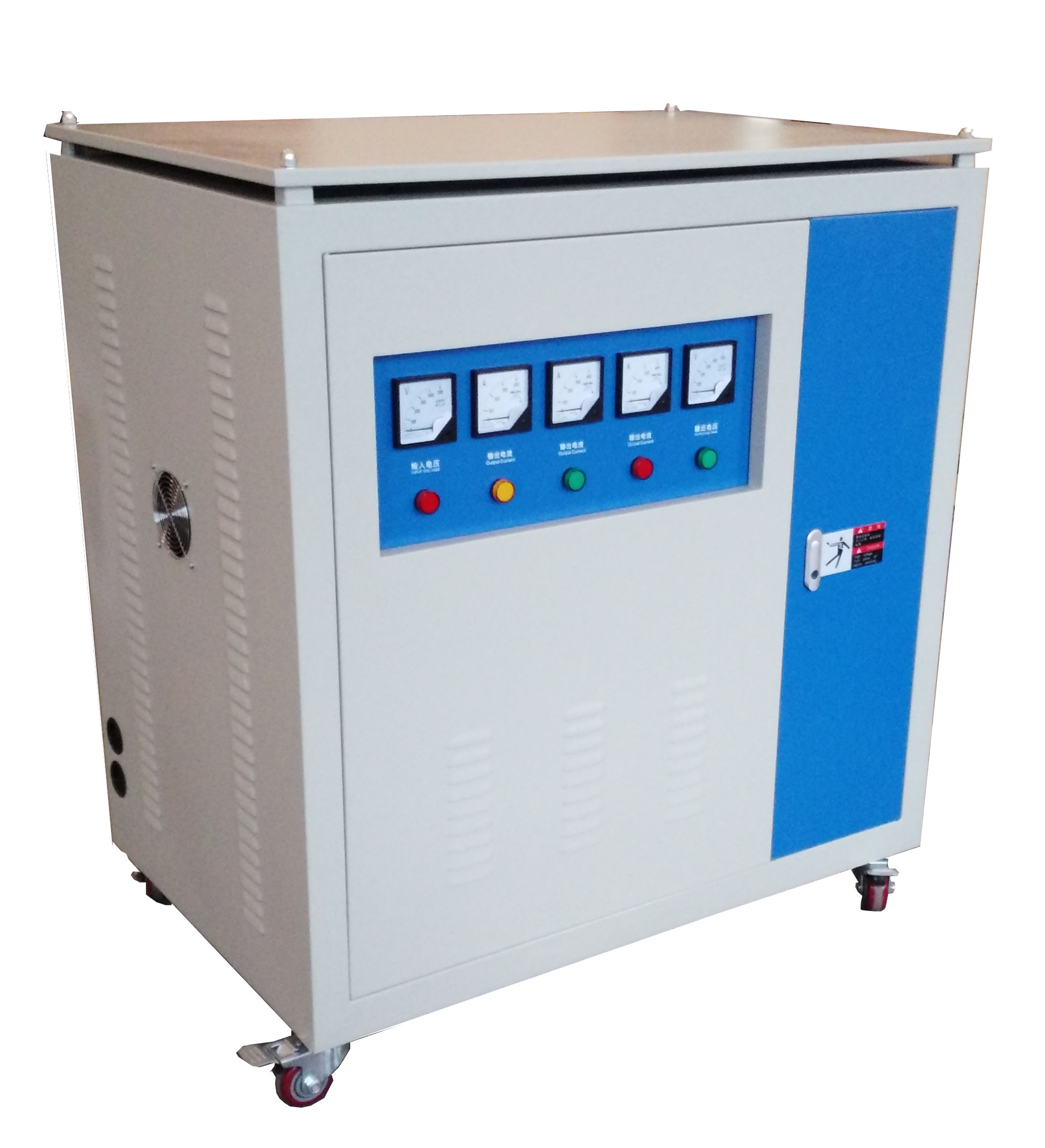

全銅進口材質變壓器
返回
標準規格說明

產品概述(低損耗型SBK三相變壓器(H級180℃絕緣等級)

  變壓器是各種電源及電氣設備的主要部件,隔離變壓器由圓筒式繞組和迭片式鐵芯組成,鐵芯采用全新優質高硅硅鋼片疊裝,全斜接縫。本公司采用良好的制作工藝,有高質量繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆,使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。

技術參數



容量

單相:0.1KVA-500KVA 三相:1KVA-3000KVA

輸入電壓

根據用戶需求訂制各種電壓(3000V以下電壓)如:220V/270V/380/415V

輸出電壓

根據用戶需求訂制各種電壓(3000V以下電壓)如:24V/36V/200V/220V/

380V/660V

輸出電壓準確性

±1%

電壓變動率

≤1.5%

輸出波形失真度

無波形失真

絕緣等級

F級、H級、HC級可供選擇(常規為F級)

工作效率

≥98%

適用頻率

50/60Hz

聯接方式

Y/Y,Y/△,△/Y,△/△任益組合

過載能力

允許超過1.2倍額定負載工作4小時(可長期滿載)

噪聲

≤35dB

溫升

≤60℃

絕緣電阻

≥150MΩ

抗電強度

2500VAC/1min

冷卻方式

干式風冷

工作環境

溫度:-20~+45℃濕度:≤90%

工作場所

海拔高度:≤5000m,無腐蝕性氣體及導電粉塵

執行標準

產品符合VDE0550、IEC439、JB5555、GB226等國際國家標準


材料說明:

一、鐵芯

采用全新優質高硅硅鋼片,主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片,我們根據客房的要求和使用條件,選用合適之材料,使變壓器性能設計達到理想狀態。(常規材料為全新優質硅鋼片)。

二、線材

采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線,耐溫等級為F級(155℃)、H級(180℃)、HC級(200℃)、C級(220℃)。(常規耐溫等級為H級180℃)。

三、絕緣材料

采用耐高溫絕緣紙為絕緣材料,具備高溫絕緣、阻燃和耐潮濕多重性能。

四、接線端子排

 小功率采用端子排,外型美觀,有優良的耐壓,耐溫,阻燃性能。大功率采用優質銅排。

五、夾件

主要采用數控折彎冷扎板,有鍍五彩(金黃),藍鋅(銀白)、白鋅(象牙白)、表面陽

極處理(黑色)等環保電鍍可供選擇。


產品優勢

1、科學合理的設計,將電壓變動率控制在1~1.5%以內。

2、采用優質全新硅鋼片制做,有效減少鐵損,提高效率。

3、采用高度耐溫優質線材制做,自身?yè)p耗降至最低,大大提高功效。

4、采用H級絕緣, 耐高溫絕緣材料,提高了耐高壓強度、絕緣等級,延長使用壽命。

5、高效率設計,真正達95%以上。

6、外觀設計美觀、新穎,功率密度大,體積小,空間使用率高。

7、產品按結構分為開啟式和防護式兩種,防護式是采用鋼板加工成箱殼,變壓器在箱殼內部,箱殼外有進出線孔,以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等。
