產品路徑:產品總匯 - 變壓器系列 - 環型變壓器系列


環氧澆灌環型變壓器
返回
標準規格說明

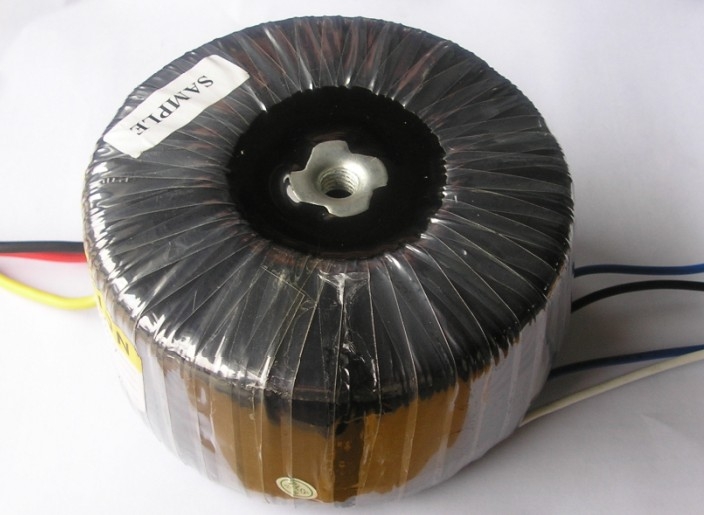

環型變壓器

*       適用范圍:

*       環形變壓器的鐵心是用優質冷軋硅鋼片(片厚一般為0.35mm以下),無縫地卷制而成,這就使得它的鐵心性能優于傳統的疊片式鐵心。環形變壓器的線圈均勻地繞在環鐵心上,線圈產生的磁力線方向與鐵心磁路幾乎完全重合,與疊片式相比激磁能量和鐵心損耗將減小25%,由此帶來了下述一系列的優點。1)電效率高鐵心無氣隙,疊裝系數可高達95%以上,鐵心磁導率可取1.51.8T(疊片式鐵心只能取1.21.4T),電效率高達95%以上,空載電流只有疊片式的10%。

*       2)外形尺寸小,重量輕環形變壓器比疊片式變壓器重量可以減輕一半,只要保持鐵心截面積相等,環形變壓器容易改變鐵心的長、寬、高比例,可以設計出符合要求的外形尺寸。

*       3)磁干擾較小環形變壓器鐵心沒有氣隙,繞組均勻地繞在環形的鐵心上,這種結構導致了漏磁小,電磁輻射也小,無需另加屏蔽都可以用到高靈敏度的電子設備上,例如應用在低電平放大器和醫療設備上。

*

*       1變壓器的功率容量

*          變壓器的功率容量是決定鐵心尺寸的主要依據。在很多場合變壓器的負載是間歇性的,例如音響設備中的電源變壓器。這時變壓器的體積和重量較連續工作時要減少很多,如圖2所示負載A段對整個B段而言是較小的一段,這時變壓器的工作周期比其熱時間常數要短很多,可用式(1)計算變壓器的額定功率。PN=PL(VA)1

*       式中:PN——變壓器額定功率(VA);

*       PL——變壓器負載功率(VA);

*       A——接通負載時間;

*       B——變壓器工作周期。

*           42電壓調整率

*          電壓調整率是衡量變壓器負載特性的重要指標。電壓調整率是指當輸入電壓不變,負載電流從零升到額定值時,輸出電壓U2的相對變化值,通常以百分數表示,如式(2)所示:

*           ΔU=×100%(2

*       式中:ΔU——電壓調整率;

*       U20——空載輸出電壓(V);

*       U2——變壓器額定負載時的輸出電壓(V)。

*

應用范圍

電源

品牌

上海領越

型號

KXXXXX-YYY

頻率特性

低頻

電源相數

單相

鐵心形狀

EI

冷卻形式

干式

防潮方式

開放式

冷卻方式

自然冷式

外形結構

臥式

電壓比

100-240V

效率(η)

0.01-10

額定功率

47-63KVA

1.適用于音響,燈飾,設備,儀器等。

2.有功率足,溫升低,壽命長的特點.

3.有溫度保護及短路保護功能.

4.也可根據客人要求訂做.

歡迎各位朋友來信來電咨詢.021-69519096  18939727096
