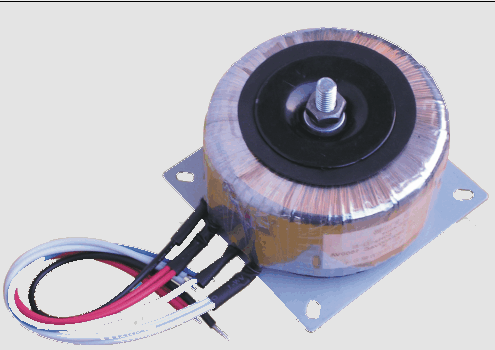

環型變壓器

       適用范圍：

       環形變壓器的鐵心是用優質冷軋硅鋼片（片厚一般為0.35mm以下），無縫地卷制而成，這就使得它的鐵心性能優于傳統的疊片式鐵心。環形變壓器的線圈均勻地繞在環鐵心上，線圈產生的磁力線方向與鐵心磁路幾乎完全重合，與疊片式相比激磁能量和鐵心損耗將減小25％，由此帶來了下述一系列的優點。1）電效率高鐵心無氣隙，疊裝系數可高達95％以上，鐵心磁導率可取1.5～1.8T（疊片式鐵心只能取1.2～1.4T），電效率高達95％以上，空載電流只有疊片式的10％。

       2）外形尺寸小，重量輕環形變壓器比疊片式變壓器重量可以減輕一半，只要保持鐵心截面積相等，環形變壓器容易改變鐵心的長、寬、高比例，可以設計出符合要求的外形尺寸。

       3）磁干擾較小環形變壓器鐵心沒有氣隙，繞組均勻地繞在環形的鐵心上，這種結構導致了漏磁小，電磁輻射也小，無需另加屏蔽都可以用到高靈敏度的電子設備上，例如應用在低電平放大器和醫療設備上。

       ．1變壓器的功率容量

          變壓器的功率容量是決定鐵心尺寸的主要依據。在很多場合變壓器的負載是間歇性的，例如音響設備中的電源變壓器。這時變壓器的體積和重量較連續工作時要減少很多，如圖2所示負載A段對整個B段而言是較小的一段，這時變壓器的工作周期比其熱時間常數要短很多，可用式（1）計算變壓器的額定功率。PN=PL(VA)（1）

       式中：PN——變壓器額定功率（VA）；

       PL——變壓器負載功率（VA）；

       A——接通負載時間；

       B——變壓器工作周期。

           4．2電壓調整率

          電壓調整率是衡量變壓器負載特性的重要指標。電壓調整率是指當輸入電壓不變，負載電流從零升到額定值時，輸出電壓U2的相對變化值，通常以百分?jǐn)?shù)表示，如式（2）所示：

           ΔU=×100％（2）

       式中：ΔU——電壓調整率；

       U20——空載輸出電壓（V）；

       U2——變壓器額定負載時的輸出電壓（V）。

1.適用于音響，燈飾，設備，儀器等。

2.有功率足,溫升低,壽命長的特點.

3.有溫度保護及短路保護功能.

4.也可根據客人要求訂做.

歡迎各位朋友來信來電咨詢.021-69519096  18939727096
